GR-750B لطحن المسبوكات الفولاذية الصغيرة والمتوسطة الحجم

التكوين الرئيسي

طاولات عمل مزدوجة، ذراع واحدة، مغازل معالجة مزدوجة

المعلمات الرئيسية

نظرة عامة على المنتج

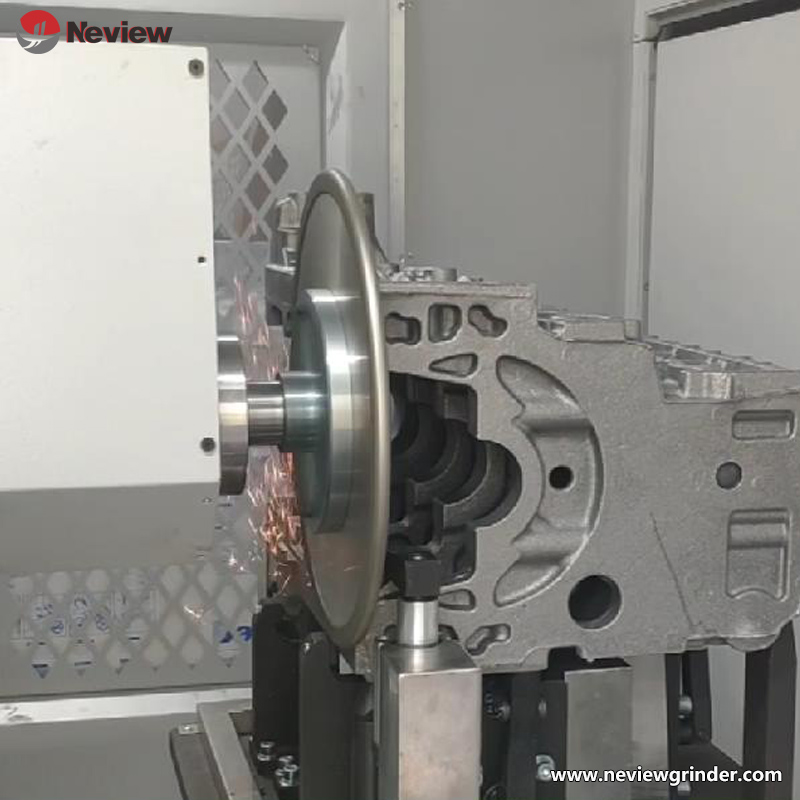

جهاز GR-750B، من تصميم شركة Neview Automatic، هو نظام طحن أحادي الذراع ومزدوج المحطة، مصمم خصيصًا للمسبوكات الفولاذية الصغيرة والمتوسطة. يتميز الجهاز بتقنية ربط ثمانية محاور وتركيبة ثنائية المغزل، مما يوفر أداءً عالي الصلابة ودقة في الطحن. تتيح الطاولة الدوارة ثنائية المحطة عمليات التحميل والتفريغ والطحن في آن واحد، مما يجعله مثاليًا لمهام ما بعد المعالجة، مثل إزالة النتوءات وتلميع مكونات الفولاذ متوسطة الحجم في الآلات الهندسية ومعدات التعدين والقطاعات ذات الصلة - وهو مُحسّن خصيصًا للمعالجة الدفعية للمسبوكات الفولاذية عالية الصلابة.

المزايا التقنية الأساسية

1. تصميم عالي الصلابة ومتين
   • تتعامل طاولة العمل والذراع الروبوتية بشكل متزامن مع حمولات وزنها 200 كجم. تحقق هياكل المخفضات والأذرع المقواة صلابة إجمالية تزيد عن 400 كجم، مما يضمن معالجة مستقرة لبقايا المجرى/البوابة الكبيرة على المسبوكات الفولاذية (قوة اختبار تزيد عن 165 كجم).
   هيكل مدمج ومتين يوفر صلابةً تُضاهي صلابة روبوتات كوكا ذات الحمولة 400 كجم، متجاوزةً بذلك أنظمة الطحن الروبوتية التقليدية بكثير. متوافق مع مصبوبات الفولاذ ذات صلابة ≥HRC45.
2. التعويض الذكي والمعالجة المقاومة للتآكل
   • اكتشاف الإزاحة والتعويض: تكتشف أجهزة استشعار الإزاحة القياسية عالية الدقة تلقائيًا الاختلافات في الصب (تفاوت ±2 مم) وتضبط مسارات الطحن.
   • نظام الأدوات المقاومة للتآكل: تعمل عجلات الطحن المتخصصة والأدوات المقاومة للتآكل على إطالة عمر الأداة بمقدار 3 مرات مقارنة بالأدوات القياسية المستخدمة في صب الفولاذ عالي الصلابة.
3. تشغيل عالي الكفاءة بمحطتين

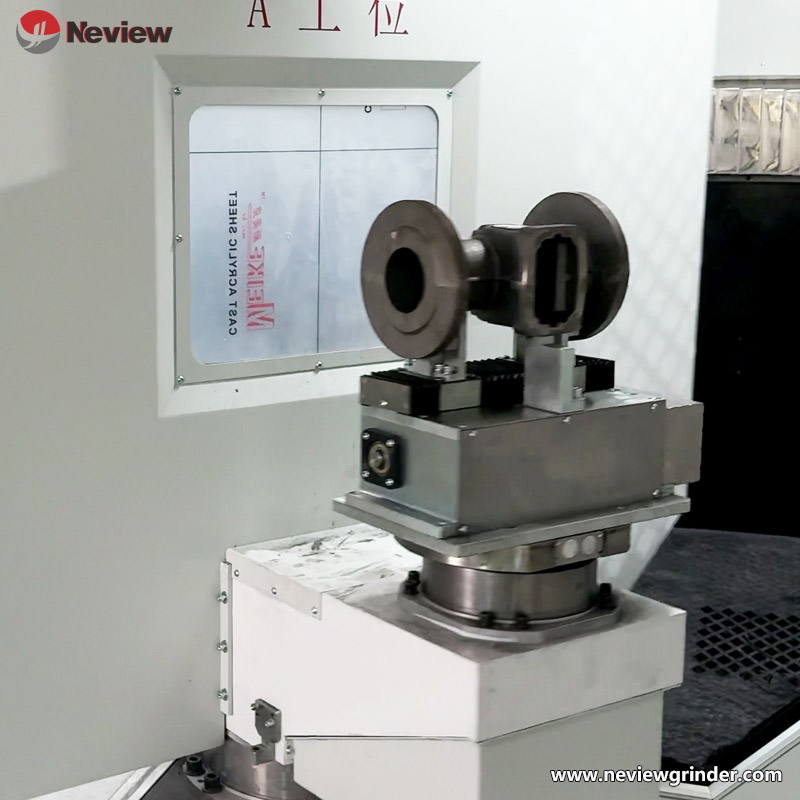

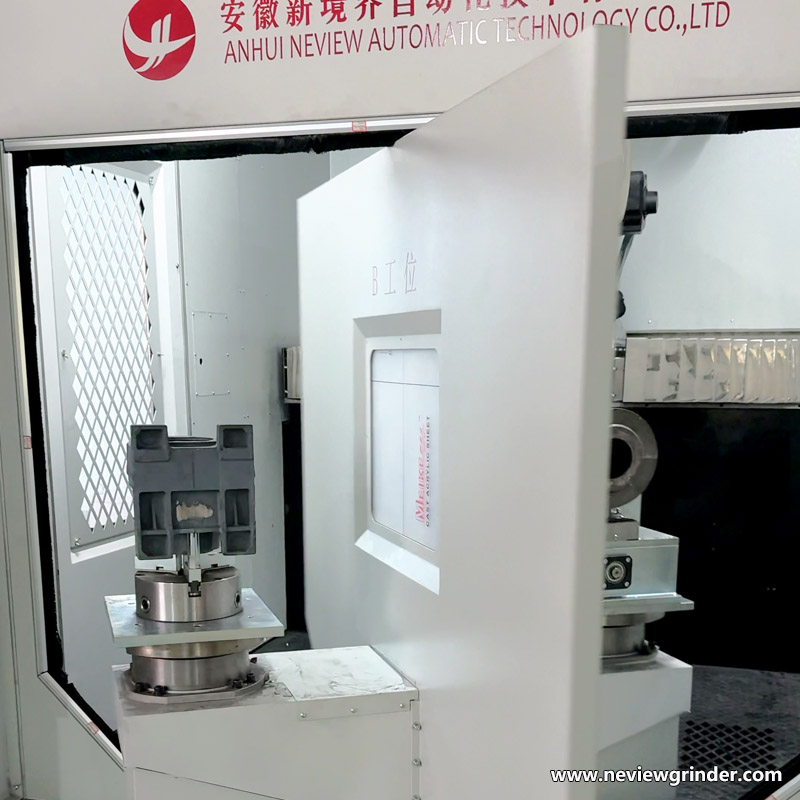

   • طاولة دوارة ثنائية المحطات تُمكّن من التحميل والتفريغ والطحن في آنٍ واحد. بفضل تقنية التبديل التلقائي بين المحطات، تزداد الإنتاجية بنسبة تزيد عن 30%.
   • يسمح نظام المغزل المزدوج بالتركيب المتزامن لأدوات التشطيب/التخشين، وإكمال العمليات الكاملة في إعداد واحد لتقليل الضرر الناتج عن إعادة التثبيت على المواد الصلبة.
4. نظام الحماية والتبريد عالي التحمل
   • تحتوي واقيات الفولاذ ذات الطبقتين المزودة بأقفال كهربائية أوتوماتيكية على مخاطر تناثر السوائل بشكل فعال أثناء طحن صب الفولاذ.
   • يقلل نظام التبريد عالي الضغط من التأثير الحراري أثناء المعالجة، مما يطيل عمر الأداة بنسبة 20% ويضمن دقة التشغيل.

سيناريوهات التطبيق النموذجية
• الآلات الهندسية: طحن دفعات من المسبوكات الفولاذية متوسطة الحجم (الأسطوانات الهيدروليكية، وأغطية علبة التروس).
• معدات التعدين: معالجة أسطح الصب المقاوم للتآكل ومكونات الكسارة.
• المعدات المعدنية: إزالة النتوءات من أجزاء الفولاذ عالية الصلابة (اللفائف والقوالب).

مواصفات المنتج المتوافقة
• مصبوبات فولاذية صغيرة إلى متوسطة الحجم ≤200 كجم؛
• أجزاء هيكلية منتظمة/معقدة بأبعاد 750×H550 مم؛
• مصبوبات فولاذية ذات صلابة عالية ≥HRC30.

أبرز الابتكارات

1. تشغيل الآلات عالية الصلابة على 8 محاور
   بالمقارنة مع أنظمة المحاور الخمسة التقليدية، فإن الربط ذي المحاور الثمانية في GR-750B يمكّن من تصنيع منحنى ثلاثي الأبعاد مستمر للصب الفولاذي، مما يغطي أكثر من 80% من أنواع المنتجات - مقابل حوالي 30% فقط من التوافق لمعدات المحاور الخمسة.
2. حزمة عملية مُحسّنة لصب الفولاذ
   • مكتبة المعلمات المخصصة تعمل على تخصيص قوة/سرعة الطحن لدرجات الصلب المحددة (على سبيل المثال، ZG270-500، ZG35CrMo)، مما يمنع تصلب السطح.
   • تعمل تقنية التخميد الاهتزازي المتكاملة على تقليل الرنين أثناء طحن المواد ذات الصلابة العالية، مما يضمن دقة تشغيل تبلغ ±0.02 مم.

التكوين القياسي

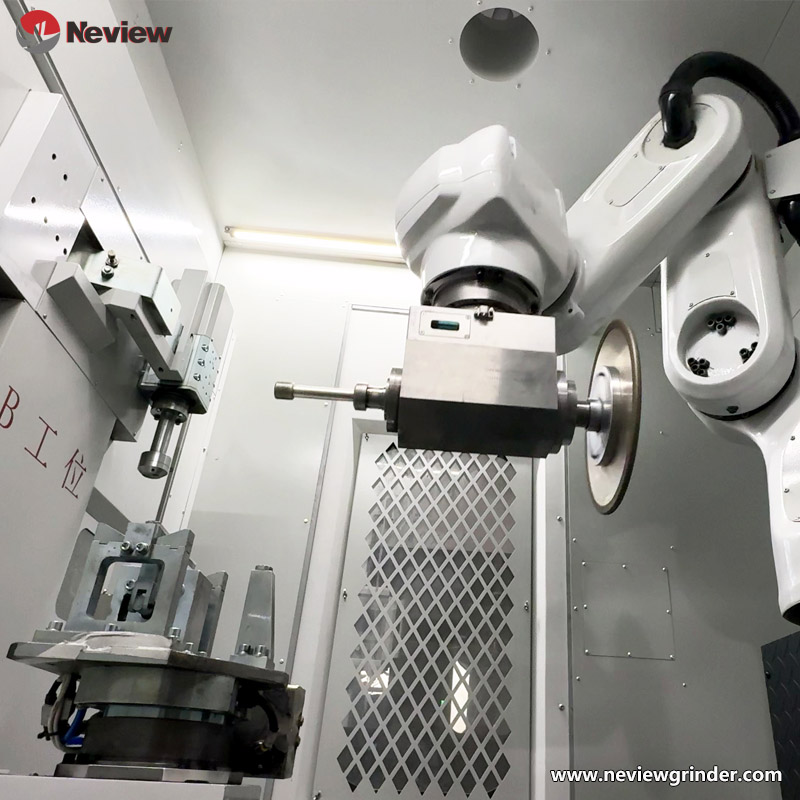

• ذراع روبوتية واحدة + طاولة دوارة ذات محطتين؛
• نظام طحن ثنائي المحور (محركات محورية بقوة 16.5 كيلو وات)؛
• نظام الكشف التلقائي عن الأخطاء والتعويض؛
• نظام تبريد عالي الضغط واستخراج الغبار المركزي.
