آلة طحن CNC آلية روبوتية لصب الألومنيوم

التكوين الرئيسي

ربط بستة محاور، محطة عمل واحدة

المعلمات الرئيسية

نظرة عامة على المنتج

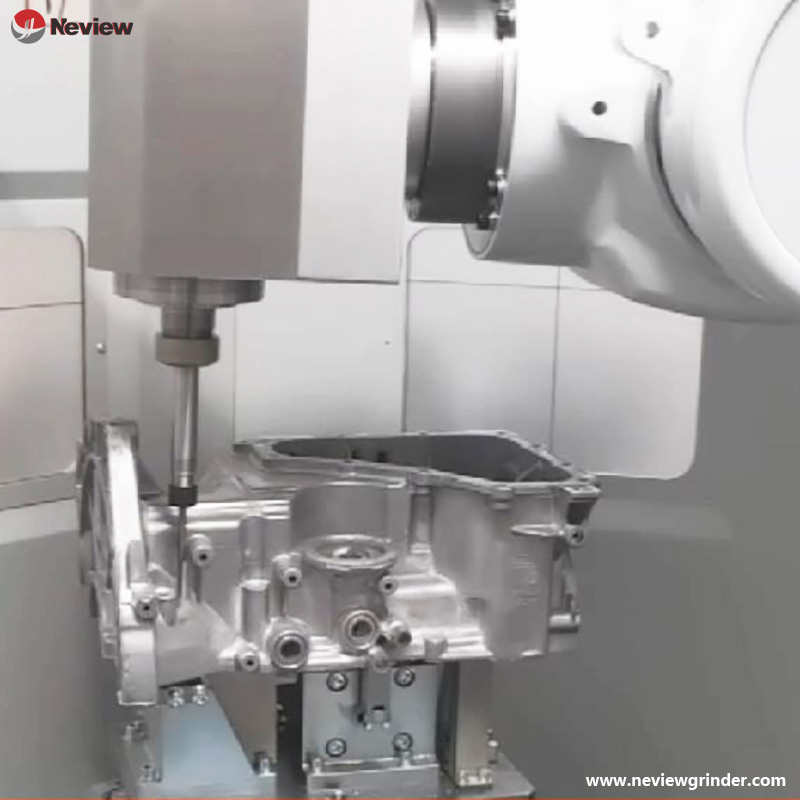

جهاز MR-950C، من تصميم شركة Neview Automatic، هو نظام طحن أحادي المحطة بوصلة ثمانية محاور، مصمم خصيصًا لمكونات الألومنيوم الصغيرة والمتوسطة. يتميز هذا النظام بتكوين ثنائي المغزل وتحكم في الحركة بثمانية محاور، مما يوفر طحنًا عالي الدقة مع إمكانيات إنتاج مرنة. صُمم هذا النظام خصيصًا للتشغيل الآلي الدقيق بفضل تصميمه أحادي المحطة، وهو مثالي لمهام ما بعد المعالجة، مثل إزالة النتوءات وتلميع قطع الألومنيوم المُنتجة بكميات كبيرة - بما في ذلك مكونات السيارات ومشتتات حرارة الإلكترونيات - وهو مناسب بشكل خاص لسيناريوهات الإنتاج ذات المزيج العالي والكمية المنخفضة (HMLV).

المزايا التقنية الأساسية

1. إمكانية التشغيل المرن على 8 محاور
   • يدعم الارتباط المكون من 8 محاور تشغيل المسارات المكانية المعقدة، مما يتيح طحن السطح المنحني متعدد الزوايا لتغطية >85% من أنواع أجزاء الألومنيوم الصغيرة والمتوسطة.
   • بالمقارنة مع أنظمة المحاور الخمسة التقليدية، فإنه يحقق تصنيع منحنى مستمر للهياكل المعقدة مثل العلب المصنوعة من الألومنيوم والأجزاء غير المنتظمة.

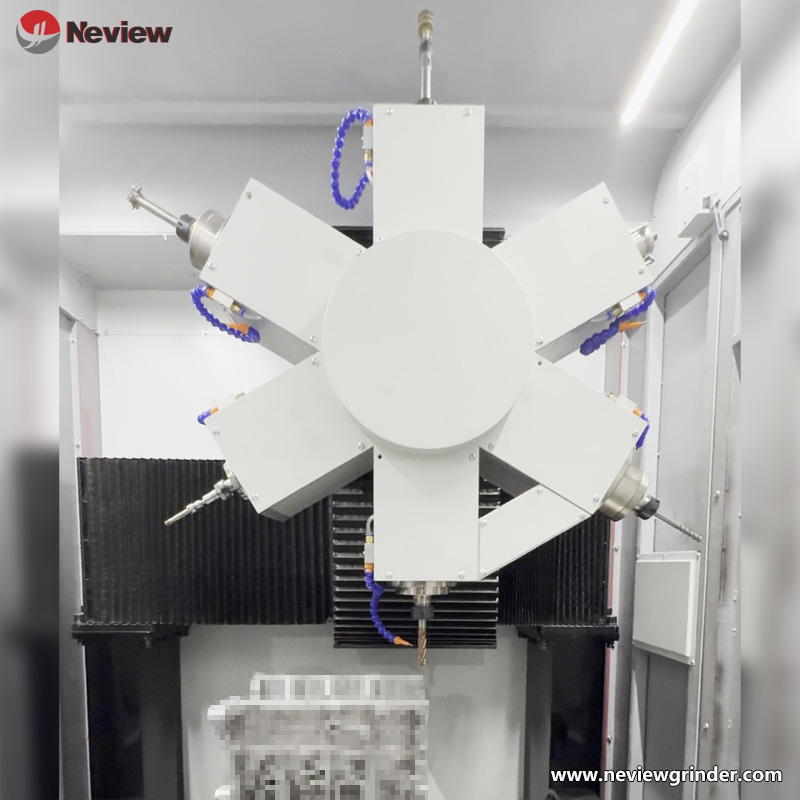

2. نظام معالجة هجين ثنائي المغزل
   • يستوعب نظام الطحن القياسي ثنائي المغزل أدوات متنوعة (على سبيل المثال، عجلات الطحن، وأقراص الرفرف)، مما يكمل عملية الطحن الخشن والتشطيب في إعداد واحد.
   • تعمل قوة المغزل (14.7-19.7 كيلو وات) على تمكين إزالة المواد المصنوعة من الألومنيوم بكفاءة، مما يزيد من كفاءة الطحن بنسبة 30% مقارنة بالمعدات التقليدية.
3. تعويض الأخطاء الذكي والطحن المتوافق
   • تعمل أجهزة استشعار الإزاحة المتكاملة على اكتشاف الاختلافات في الصب وتكييف مسارات الطحن مع خصائص تشوه الألومنيوم.
   • يضمن التحكم في حلقة التيار وحلقة عزم الدوران عملية طحن متوافقة، مما يمنع الطحن الزائد أو الناقص مع الحفاظ على الدقة للأجزاء ذات الجدران الرقيقة.
4. تشغيل دقيق في محطة واحدة
   • تصميم مخصص عالي الدقة يحقق دقة تحديد المواقع المتكررة بمقدار ±0.02 مم، وهو مثالي لتلميع الألومنيوم عالي اللمعان.
   • تتيح التركيبات سريعة التغيير إمكانية تغيير النموذج في غضون ≤15 دقيقة للتكيف السلس مع إنتاج HMLV.

سيناريوهات التطبيق النموذجية

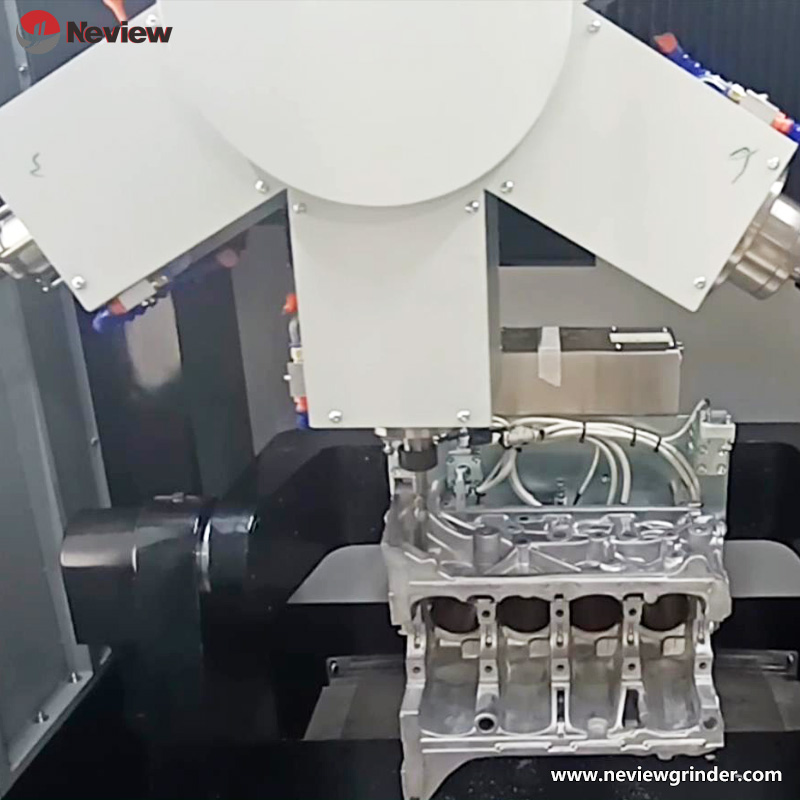

• السيارات: طحن كميات كبيرة من أجزاء الألومنيوم (أغطية المحرك، وعلب بطاريات المركبات ذات الطاقة الجديدة).
• الالكترونيات: إزالة النتوءات من أحواض الحرارة الكبيرة وأغلفة الألومنيوم الخاصة بمعدات الجيل الخامس.
• الفضاء والطيران: تلميع دقيق للمكونات الهيكلية المصنوعة من الألومنيوم وهياكل الأجهزة.

مواصفات المنتج المتوافقة
• قطع ألمنيوم صغيرة إلى متوسطة الحجم ≤150 كجم؛
• مكونات هيكلية منتظمة/غير منتظمة ضمن 950×1800×650 مم (الطول×العرض×الارتفاع)؛
• قطع العمل التي تتطلب دقة طحن (±0.02 مم) وتشطيب سطحي فائق.

أبرز الابتكارات

1. تقنية الطحن المرن ذات 8 محاور
   • تتيح خوارزمية التحكم ذات 8 محاور الطحن بزوايا ثلاثية الأبعاد عشوائية، مما يزيد المرونة بنسبة 50% مقارنة بالأنظمة التقليدية.
   • تعمل برمجة الاستيراد المباشر لنموذج CAD على تقليل وقت تشغيل المنتج الجديد بنسبة 50%.
2. عملية طحن مُحسَّنة للألمنيوم
   • تمنع المعلمات والأدوات (أقراص الرقاقة/اللوح) التصاق رقاقة الألومنيوم.
   • يعمل نظام تداول سائل التبريد المتكامل على تحسين جودة السطح وتقليل تآكل الأداة.

التكوين القياسي
• ذراع روبوتية ذات 8 محاور + طاولة دوارة ذات محطة واحدة؛
• نظام طحن ثنائي المحور (محركات محورية بقوة 14.7/19.7 كيلو وات)؛
• نظام الكشف التلقائي عن الأخطاء والتعويض؛
• نظام التحكم الذكي.
