طاولات عمل مزدوجة للتحميل والتفريغ، كفاءة أعلى، مناسبة لطحن أجزاء الحديد الصغيرة بكميات كبيرة.
رقم الصنف :
DR-550Bالطلب (الحد الأدنى لكمية الطلب) :
1 Unitقسط :
TT 50% deposit first, and then TT 50% before shipment.أصل المنتج :
Chinaميناء الشحن :
SHANGHAIمهلة :
60 daysوزن :
3.8 T
التكوين الرئيسي
مزدوج wطاولة عملes,sإنجل arm,dual pالمعالجة sدبوسs
المعلمات الرئيسية
الحد الأقصى لحجم التشغيل (مم) | أقصى قدرة تحمل (كجم) | حمل الذراع (كجم) | عدد محاور التصنيع | دقة تحديد المواقع المتكررة (مم) |
φ550*H350 | 200 | 100 | 8 | ±0.02 |
قوة المغزل (كيلوواط) | قوة التشغيل (كيلوواط) | إجمالي الطاقة (كيلوواط) | حجم المعدات (مم) | وزن المعدات (طن) |
13 | حوالي 3.8 | 28 | 3010*1950*2600 | 3.8 |
نظرة عامة على المنتج

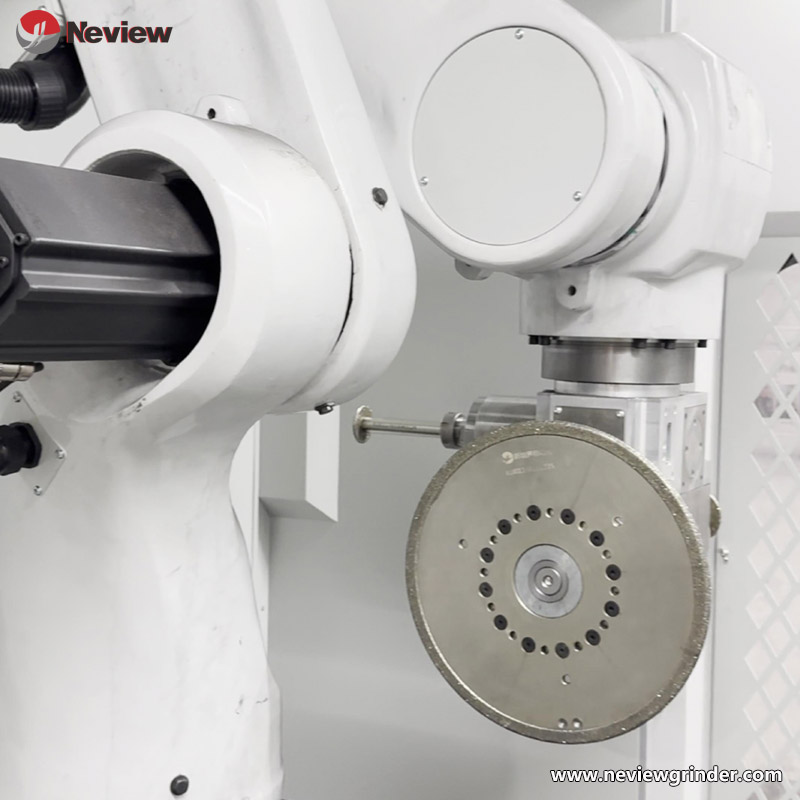

DR-550B، الذي طورته شركة آنهوي شينجينغجيه لتكنولوجيا الأتمتة المحدودة، هو نظام روبوتي أحادي الذراع ومزدوج المحطة، مصمم خصيصًا لطحن قطع الحديد الزهر الصغيرة. بفضل تقنية الربط ثمانية المحاور وتكوين المغزل المزدوج، يحقق النظام توازنًا بين دقة الطحن وكفاءة الإنتاج. يتيح تصميم الطاولة الدوارة ثنائية المحطة عمليات التحميل والتفريغ والطحن في آن واحد، مما يقلل بشكل كبير من زمن الدورة. وهو مثالي لمهام ما بعد المعالجة، مثل إزالة النتوءات وتلميع قطع الحديد الصغيرة المنتجة بكميات كبيرة، مثل قطع غيار السيارات والمكونات الميكانيكية.
المزايا الأساسية
1. تصميم ذو صلابة قصوى وحمولة عالية
تتعامل طاولة العمل والذراع الروبوتية بشكل متزامن مع حمولات تصل إلى 200 كجم. بفضل هيكل المخفض والذراع المعزز، تتجاوز الصلابة الإجمالية 400 كجم. يضمن هذا أداءً مستقرًا للمهام الشاقة، مثل قطع وطحن بقايا المجرى/البوابة الكبيرة، مع قوة مُختبرة تتجاوز 165 كجم.
2. تقنية التعويض الذكي والطحن المرن

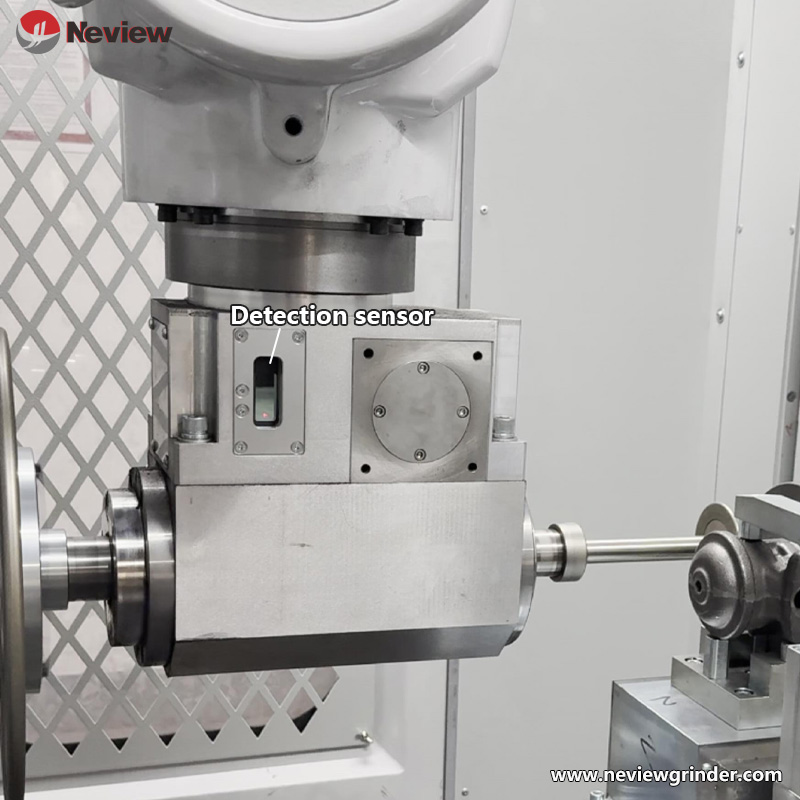

يعمل نظام اكتشاف مستشعر الإزاحة القياسي على تحديد الاختلافات في قطعة العمل تلقائيًا وضبط مسارات الطحن لاستيعاب التفاوتات الكبيرة في الصب.
لقطع العمل سهلة التشوه، يُحقق طحنًا مرنًا متتبعًا للمحيط من خلال التحكم في حلقات التيار، وحلقة الموضع، وحلقة عزم الدوران. يمكن تعديل قوة الطحن بشكل معياري.
3. تشغيل محطتين فعالتين

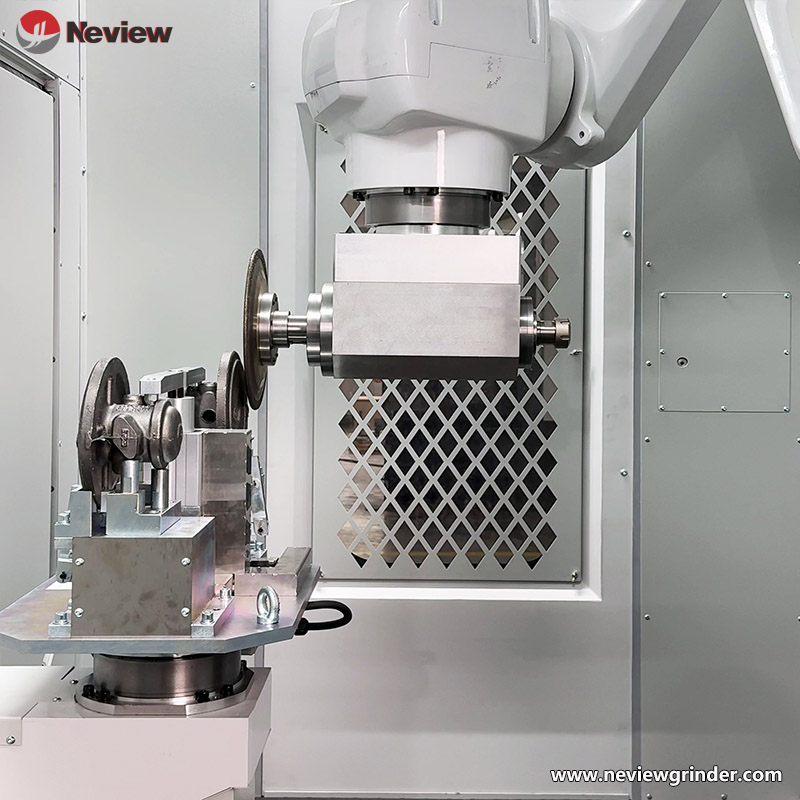

تصميم الطاولة الدوارة ثنائية المحطات يُمكّن من التحميل والتفريغ والطحن في آنٍ واحد. وبفضل تقنية التبديل التلقائي للمحطات، تزداد الإنتاجية بأكثر من 30%، مما يُقلل بشكل كبير من وتيرة التدخل اليدوي.
4. السلامة والبيئة وسهولة الصيانة
* تتوافق الألواح المغلقة ذات الطبقتين مع أقفال الأبواب الكهربائية الأوتوماتيكية وستارة الضوء لحماية منطقة التحميل مع معايير السلامة الصناعية.
* منافذ شفط غبار مدمجة في الهيكل الواقي. تصميم داخلي أنيق يُسهّل التنظيف، مُلبيًا متطلبات إدارة ورشة العمل 5S.
سيناريوهات التطبيق النموذجية
* طحن دفعات من أجزاء السيارات المصنوعة من الحديد الزهر (على سبيل المثال، كتل المحرك، وأقراص الفرامل).
* إزالة النتوءات وتلميع الأسطح لمكونات الآلات الهندسية الصغيرة.
* المعالجة اللاحقة الموحدة لأجزاء الآلات الزراعية.
ميزات المنتج المتوافقة
* وزن أجزاء الحديد الزهر الصغيرة إلى المتوسطة ≤ 200كجم.
* الأجزاء الهيكلية (العادية أو المعقدة) بأبعاد 550*H350 مم.
* قطع العمل التي تتطلب دقة طحن عالية ±0.02 ملم.
أبرز الابتكارات
1. ربط 8 محاور للمعالجة المرنة
مقارنةً بالمعدات التقليدية ذات الخمسة محاور والأربع وصلات، يُمكّن هيكل وصلة DR-550B ذي الثمانية محاور من تشغيل أسطح منحنية باستمرار، مُغطيًا أكثر من 80% من أنواع قطع الحديد الزهر. عادةً ما تُعالج الآلات التقليدية ذات الخمسة محاور حوالي 30% فقط من المنتجات المماثلة.
2. الإنتاج الذكي بمساعدة الذكاء الاصطناعي
* يدعم نظام التعرف على الرؤية بالذكاء الاصطناعي المتكامل تحديد موضع قطعة العمل بدقة عالية، مما يقلل من قيود التثبيت ويخفض تكاليف التثبيت بأكثر من 30%.
* تعمل واجهة البرمجة الصينية المقترنة بوظيفة البرمجة التلقائية لاستيراد النموذج على زيادة كفاءة التدريس بنسبة 50%.
التكوين القياسي
* نظام طحن ثنائي المحور (محركات المغزل 13 كيلو واط).
* نظام الكشف والتعويض التلقائي لقطعة العمل.
* ألواح فولاذية واقية مزدوجة الطبقات مع نظام شفط الغبار المتكامل.
* نظام التحكم الذكي.
* المكونات الأساسية: ضمان لمدة عام واحد، وخدمة صيانة مدى الحياة.
