آلة طحن CNC آلية لصب الحديد

التكوين الرئيسي

مزدوج wطاولة عملes,sإنجل arm,dual pالمعالجة sدبوسs

المعلمات الرئيسية

نظرة عامة على المنتج

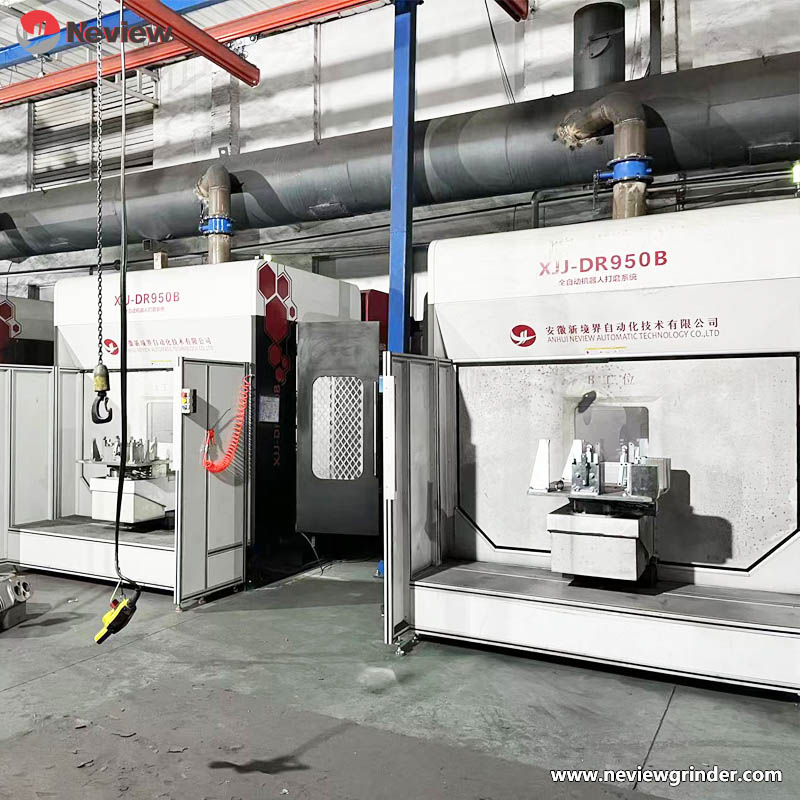

DR-950B هي آلة طحن أحادية الذراع ومزدوجة المحطة، طورتها شركة Neview Automatic لقطع الحديد الزهر المتوسطة والكبيرة. تعتمد هذه الآلة على تقنية ربط ثمانية محاور ومحورين، مما يوازن بين الطحن عالي الدقة والإنتاج عالي الكفاءة. يتيح تصميم القرص الدوار ثنائي المحطة التحميل والتفريغ والطحن في آن واحد، مما يُحسّن كفاءة الإنتاج بشكل كبير. وهي مناسبة لعمليات المعالجة اللاحقة، مثل إزالة النتوءات وتلميع قطع الحديد المتوسطة والكبيرة في آلات البناء وصناعة السيارات وغيرها.

المزايا التقنية الأساسية

1. تصميم فائق القوة والصلابة وذو قدرة تحمل عالية

• تتحمل طاولة العمل حمولة من فئة 300 كجم، بينما يتحمل الذراع الميكانيكي حمولة 200 كجم. بفضل تقوية هيكل المخفض والذراع، تصل الصلابة الشاملة إلى أكثر من 400 كجم، مما يسمح بطحن بقايا الرفع الكبيرة بثبات، وتتجاوز قوة التأثير المقاسة 165 كجم.

• إن تصميم الهيكل القصير والسميك يعادل صلابة حمولة KUKA 400 كجم، وهو ما يتجاوز بكثير أداء صلابة معدات الطحن الروبوتية التقليدية.

2. نظام التعويض الذكي والطحن المرن

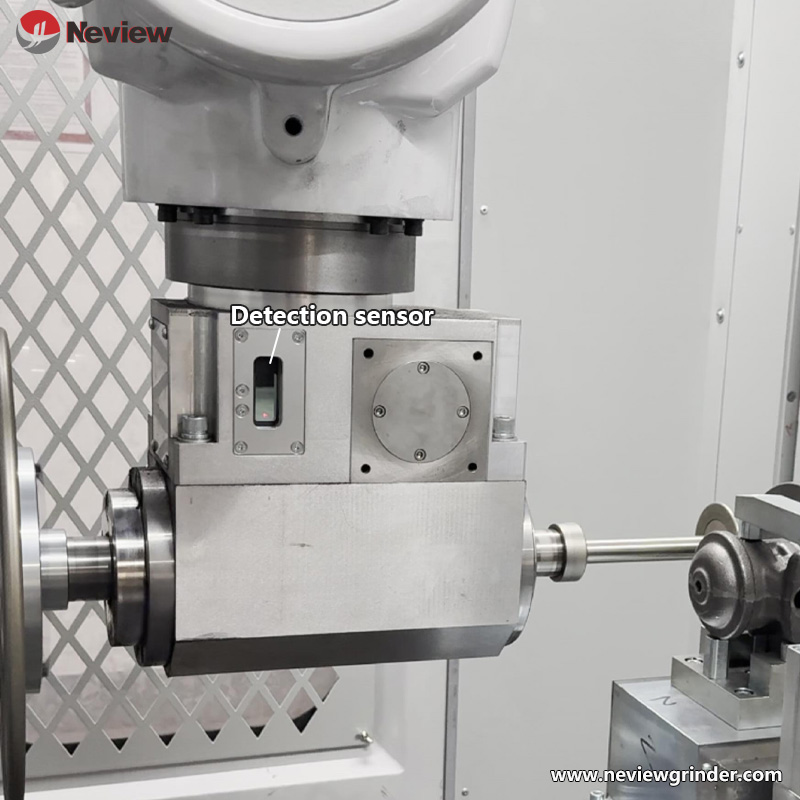

• كشف الإزاحة والتعويض: قياسي مع مستشعر الإزاحة، يمكنه التعرف تلقائيًا على قيمة الفرق بين قطع العمل وتصحيح مسار الطحن للتكيف مع المنتجات المتوسطة والكبيرة ذات أخطاء الصب الكبيرة.

• تقنية التركيب المرن: بالنسبة لقطع العمل القابلة للتشوه، يتم تحقيق الطحن المرن من خلال التحكم في الحلقة المغلقة الثلاثة لحلقة التيار وحلقة الموضع وحلقة عزم الدوران، ويمكن تعديل قوة التركيب بشكل معياري.

3. وضع التشغيل عالي الكفاءة ثنائي المحطة

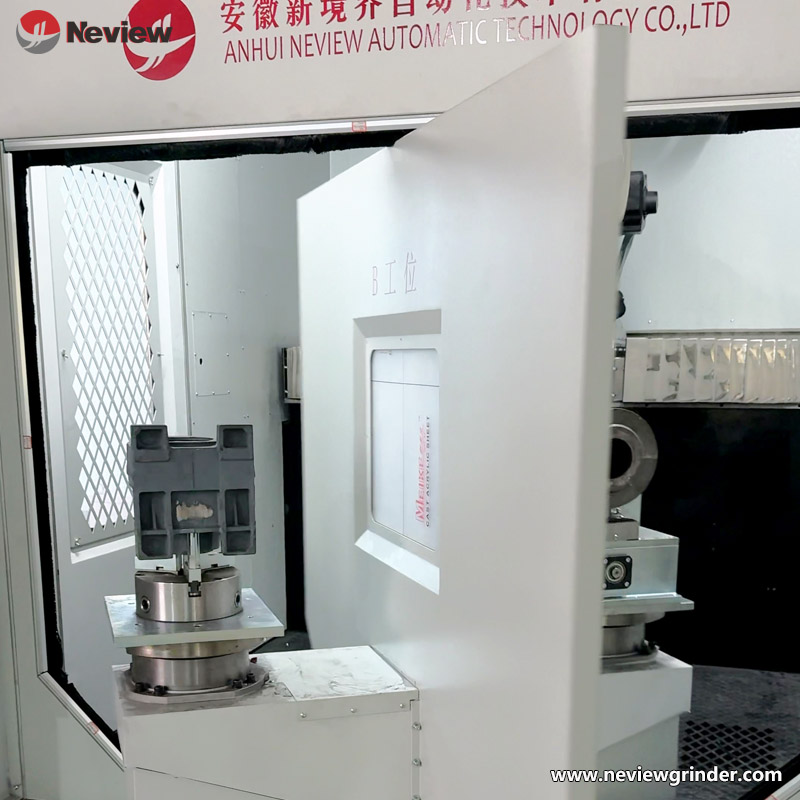

• تصميم القرص الدوار ثنائي المحطتين يُمكّن من التحميل والتفريغ والطحن في آنٍ واحد. وبفضل تقنية القرص الدوار التفاعلي التلقائي، تزداد كفاءة الإنتاج بأكثر من 30%، ويُقلل التدخل اليدوي بشكل كبير.

• يمكن لنظام الطحن ثنائي المغزل إكمال عمليات الطحن الخشن والطحن الناعم في نفس الوقت، مما يؤدي إلى تقصير دورة العملية الفردية.

4. السلامة وحماية البيئة والصيانة المريحة

• تتوافق الصفائح الفولاذية الواقية ذات الطبقتين مع أقفال الأبواب الكهربائية الأوتوماتيكية وستائر الإضاءة المغذية لتلبية معايير حماية السلامة الصناعية.

• يدعم الهيكل المختوم الشامل تجميع الغبار المركزي، كما أن التصميم الداخلي أنيق وسهل التنظيف، مما يلبي متطلبات إدارة ورشة العمل 5S.

سيناريوهات التطبيق النموذجية

• آلات البناء: طحن دفعات من أجزاء الحديد الزهر المتوسطة والكبيرة مثل الأسطوانات الهيدروليكية وعلب التروس.

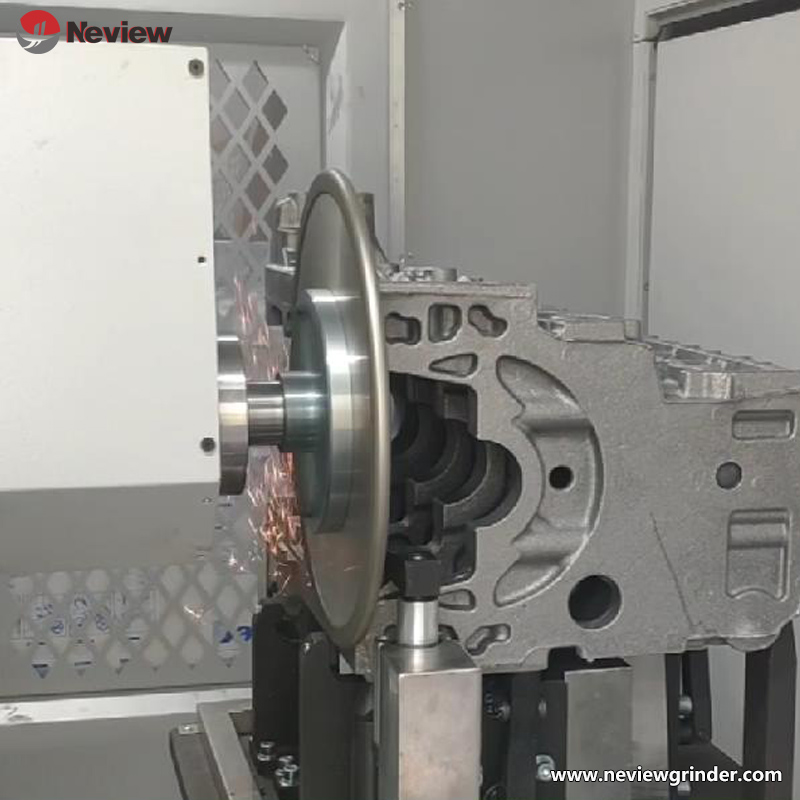

• تصنيع السيارات: معالجة إزالة النتوءات من مكونات المحرك الكبيرة وأجزاء الهيكل الهيكلي.

• آلات التعدين: معالجة تلميع الأسطح للصب المقاوم للتآكل وأجزاء ناقل الحركة.

خصائص المنتج القابلة للتكيف

• أجزاء حديدية متوسطة - كبيرة الحجم بوزن ≤ 300 كجم؛

• الأجزاء الهيكلية العادية/المعقدة ضمن نطاق الحجم 950*H650 مم؛

• قطع العمل ذات التحميل العالي مع متطلبات دقة الطحن ±0.02 مم.

أبرز الابتكارات التقنية

1. قدرة معالجة مرنة لربط 8 محاور

بالمقارنة مع معدات الربط التقليدية ذات 5 محاور و4 محاور، فإن هيكل الربط ذو 8 محاور من DR - 950B يمكنه تحقيق معالجة مستمرة للمنحنيات، مما يغطي أكثر من 80% من أنواع منتجات الحديد الزهر، في حين أن معدات 5 محاور متوافقة فقط مع 30% من المنتجات المماثلة.

2. نظام إنتاج ذكي بمساعدة الذكاء الاصطناعي

• تم دمجه مع نظام التعرف البصري AI، وهو يدعم تحديد المواقع بدقة عالية لقطع العمل، ويقلل من قيود حدود التثبيتات، ويقلل من تكلفة التثبيت بأكثر من 30%.

• تتوافق واجهة البرمجة الصينية مع وظيفة البرمجة التلقائية لاستيراد النموذج، ويتم زيادة كفاءة التدريس بنسبة 50%.

التكوين القياسي

• نظام طحن مزدوج المغزل (محرك المغزل 11.5 كيلو واط)؛

• نظام الكشف والتعويض التلقائي لقطعة العمل؛

• صفائح فولاذية واقية مزدوجة الطبقات ونظام مركزي لجمع الغبار؛

• نظام التحكم الذكي الصيني.
